| Artikelnummer: | DTSU666-200A |

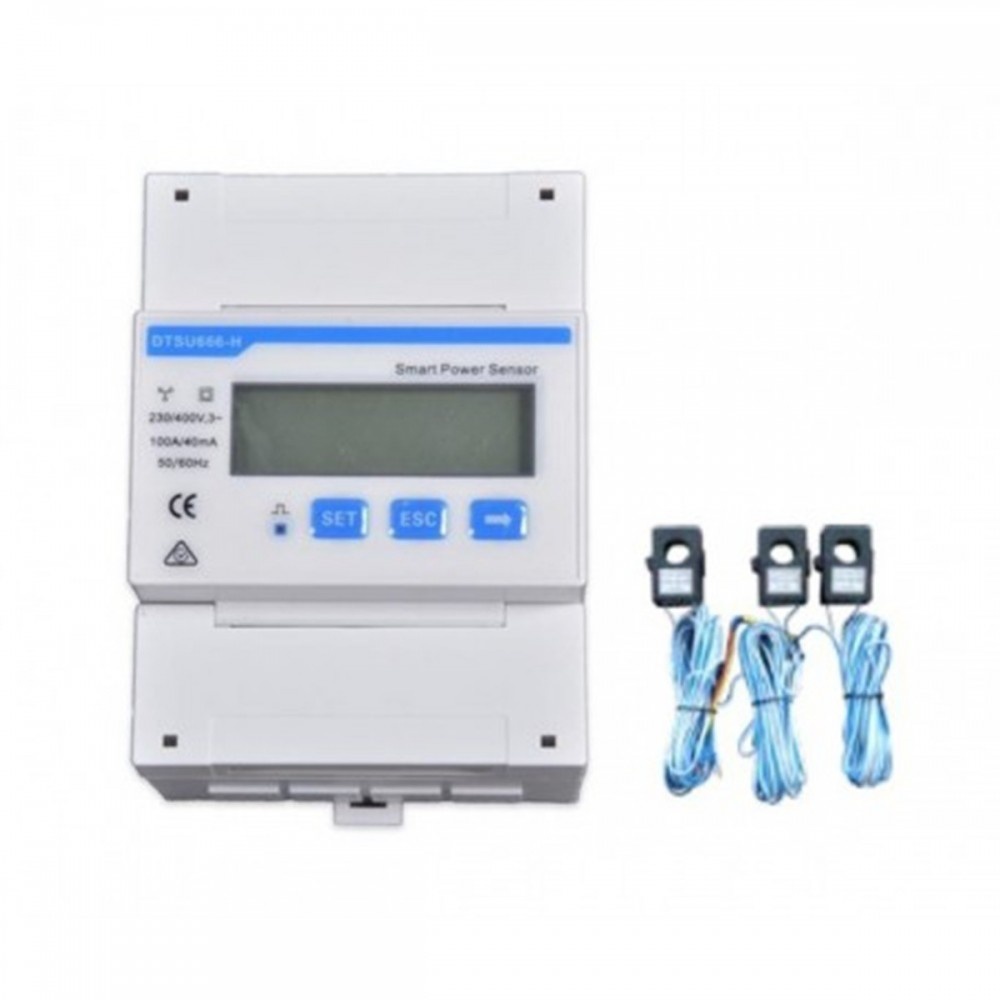

De FOX ESS DTSU666-200A is een driefase energiemeter voor FOX ESS-installaties waarbij hogere stroomsterktes gemeten moeten worden. In tegenstelling tot de standaard DTSU666 wordt de stroom bij deze uitvoering niet rechtstreeks door de meter geleid, maar gemeten met behulp van externe CT-stroomtransformatoren.
Hierdoor kan de DTSU666-200A energiestromen meten tot 200 ampère per fase en is deze uitvoering geschikt voor grotere aansluitingen waarbij de standaard 80A-meter niet volstaat.
De DTSU666-200A maakt gebruik van drie stroomtransformatoren, één voor iedere fase.
Deze CT's worden rond de afzonderlijke fasegeleiders geplaatst en meten de stroom zonder dat de volledige hoofdstroom door de energiemeter zelf hoeft te lopen.
Dit maakt de 200A-uitvoering bijzonder geschikt voor:
De 200A-uitvoering is ontworpen voor meting met 200A/5A CT's.
De DTSU666-200A meet continu hoeveel energie vanuit het elektriciteitsnet wordt afgenomen en hoeveel energie wordt teruggeleverd.
Deze informatie wordt doorgestuurd naar het FOX ESS-systeem en kan worden gebruikt voor het automatisch regelen van zonnepanelen, omvormers en batterijopslag.
Dit is bijvoorbeeld belangrijk voor:
De belangrijkste reden om voor de DTSU666-200A te kiezen is het grotere meetbereik.
De standaard DTSU666 kan rechtstreeks meten tot 80A. Bij grotere aansluitingen is directe meting niet meer geschikt en kan de 200A-versie met externe stroomtransformatoren worden toegepast.
Hierdoor hoeft de hoofdstroom niet door de meter te worden geleid en kan de installatie eenvoudiger worden aangepast aan hogere vermogens.
De smart meter communiceert via RS485 met compatibele FOX ESS-apparatuur.
De actuele meetgegevens worden hierdoor continu beschikbaar gesteld aan de omvormer of het energiemanagementsysteem. Het systeem kan vervolgens bepalen hoeveel elektriciteit wordt geïmporteerd, geëxporteerd, opgeslagen of lokaal verbruikt.
De energiemeter zelf wordt gemonteerd op een standaard 35 mm DIN-rail.
Via het LCD-display kunnen meetgegevens en verschillende instellingen rechtstreeks worden gecontroleerd.
De drie CT's worden rond de betreffende fasegeleiders geplaatst. Voor een correcte meting is het belangrijk dat zowel de richting van de CT's als de fasevolgorde correct is.
Deze uitvoering is met name interessant wanneer:
Voor reguliere driefase installaties tot maximaal 80A kan doorgaans de standaard FOX ESS DTSU666 worden gebruikt.
